mesin penyaring pleating

Profil

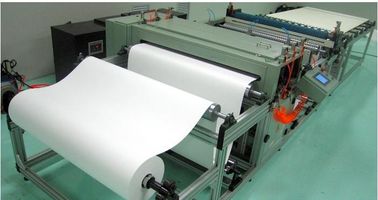

Mesin pleating sepenuhnya otomatis lini produksi untuk produksi massal HEPA dan ULPA filter. Mesin mengadopsi kontrol mekanik, listrik dan pneumatik secara keseluruhan, efisiensi tinggi, beroperasi dengan mudah, berjalan stabil dan dapat diandalkan, luas digunakan untuk memproduksi semua jenis filter Mini pleat media fiber glass. Mesin adalah total desain independen dan pembuatan. Setelah bertahun-tahun bekerja keras, sekarang kami sangat yakin bahwa insinyur topping kami membuat mesin pleating sempurna sampai ke tingkat internasional. Dari umpan balik pasar, hampir semua pengguna termasuk banyak pembuat filter udara internasional puas dengan mesin. Kami selalu mengabdikan diri untuk manufaktur mesin pleating terbaik untuk Anda.

Proses filter wiru Mini

Media kertas gulungan media → Thread ke Air bulking rol → Hidupkan ketegangan → Media harus dicantumkan → Potong tepi media perlu untuk memastikan lebar yang benar media → Terapkan lem hot melt → Lambat pendinginan → Pleat penyaring paket → Filter paket diteruskan ke conveyor belt → Potong media untuk membuat paket filter tunggal secara manual.

mesin Komponen

1, Media sistem kontrol roll: The kontrol tegangan spesifik presisi dan begitu signifikan untuk kualitas pleating.
2, Pencantuman dan menarik: Dua pasang rol pencetakan, gearing dan motor servo, dan mantap rol menarik dengan servo drive. Pencetakan Gulungan desain yang unik untuk memastikan tampilan yang baik dan tidak ada kerusakan lipatannya. desain transmisi wajar menghindari presisi semakin turun karena abrasi.
3, sistem menggorok Cutter: kontrol cutting Pneumatic dengan 2 pemotong.
4, Hot-Melt perekatan: 2 bar nozzle dilengkapi dengan 96 pcs nozel panas meleleh dengan sistem kontrol pneumatik. Untuk memisahkan menjadi 3 unit yang berarti Operator tidak perlu menutup / membuka saluran secara manual satu per satu ketika Anda pleat penyaring pak lebar 2 atau 3 kaki.
5, Hot-Melt aplikator: 2 unit tangki dengan kapasitas leleh yang cukup, Tekanan aplikasi lem adalah kontrol loop tertutup untuk memastikan stabilitas yang memadai pak filter diproduksi, kontrol PID untuk temperatur.
6, sistem pendingin: Beberapa rol untuk membuat panas meleleh manik-manik dingin.
7, Unit Ereksi: Sepasang rol ereksi dengan rak kontrol pleating disesuaikan. Desain yang unik membuat penyesuaian ruang sangat nyaman dan efisien.
8, Outlet conveyor: 2 tabel pengiriman dengan kecepatan diatur ban berjalan, manik-manik panas meleleh dingin sehingga pitch pleat tertentu diperoleh.
9, Operasi panel: Layar sentuh, layar Status dan fungsi alarm. Semua parameter yang dibutuhkan sangat mudah kunci dalam dan perubahan, juga selama mesin berjalan Anda masih dapat mengubah tekanan lem, ketegangan dan kecepatan dll
10, Sistem kontrol listrik: Sebuah sistem kontrol terintegrasi lengkap akurat dan stabil. komponen elektronik utama yang diandalkan internasional dibuat.

Spesifikasi

1, Max. Diameter Media Gulung 800mm
2, Max. Lebar Media Gulung 1220mm
3, Max. Lebar Filter paket 1220mm
4, Operasi Kecepatan 4 ~ 22m / min
5, Tersedia wiru tinggi 24-96mm
6, Jarak antara manik-manik panas meleleh 25.4mm
7, Nomor manik-manik Hot meleleh 48 × 2 (line)
8, Jumlah kecepatan Scoring (Max.) 250/125 pleat / min
9, Main listrik 25kW
10, Compressed 0.6m3 udara / min
11, Profil ukuran (L × W × H) 6500mm × 3000mm × 1100mm
12, pola panas meleleh berkelanjutan dan intermiten tersedia. penyesuaian bebas dari lokasi manik-manik panas meleleh selama mesin berjalan.
13, Hentikan perekat antara paket pleat. (Dapat mengatur jumlah wiru dari paket filter dengan 3 ~ 5 lipatannya tanpa lem. Mudah untuk menemukan dan memotong)
